ระบบติดขัด LED อัจฉริยะที่ติดตั้งในยานพาหนะกำลังสูง

บทนำ

ระบบติดขัด LED อัจฉริยะที่ติดตั้งบนยานพาหนะกำลังสูงเป็นยานพาหนะ ติดตั้งระบบอัจฉริยะกำลังสูงมากซึ่งออกแบบมาเพื่อปิดกั้นการควบคุมระยะไกล อุปกรณ์ระเบิดชั่วคราว (RCIED) ใช้โดยผู้ก่อการร้าย

ระบบใช้เทคโนโลยีล้ำสมัยเพื่อประสิทธิภาพสูงสุดและการติดขัด สัญญาณที่ส่งไปเพื่อเปิดใช้งานระเบิด

ระบบกำลังใช้เทคโนโลยีการรบกวนอัจฉริยะเพื่อประสิทธิภาพการรบกวนสูงสุด

รัศมีการรบกวนของระบบขึ้นอยู่กับเงื่อนไขหลายประการ เช่น เครื่องส่ง ความถี่และกำลังเอาท์พุต ระยะห่างถึงเครื่องรับ และสิ่งกีดขวางระหว่างกัน เป็นต้น

ระบบช่วยให้การใช้งานมีความยืดหยุ่นในการใช้งานที่แตกต่างกัน ระบบใช้บรอดแบนด์ เสาอากาศแบบ Omni-Directional สำหรับการป้องกัน 360 องศา

คุณสมบัติ

● ช่วงครอบคลุมสูงสุด 20 ถึง 6000MHz
● กำลังส่ง RF ที่มีประสิทธิภาพสูง, รัศมีการรบกวนที่ยาวนาน
● การติดขัดอัจฉริยะเพื่อประสิทธิภาพสูง
● การติดขัดอย่างต่อเนื่องและพร้อมกัน
● การออกแบบวงจรเริ่มต้นช้าเพื่อให้อุปกรณ์ทำงานได้อย่างเสถียร
● การป้องกันตนเองที่สมบูรณ์แบบ: การป้องกันความร้อนเกิน, การป้องกันกระแสไฟเกิน, การป้องกันไฟฟ้าแรงสูงและแรงดันต่ำ, การป้องกัน VSWR
● ใช้งานง่ายโดยใช้ Wire Control Panel และซอฟต์แวร์ Windows เพื่อตรวจสอบระบบ
● ออกแบบมาเพื่อบล็อกการสื่อสารไร้สาย รวมถึงรีโมทคอนโทรล ดาวเทียม GPS, WIFI, WIMAX ฯลฯ
● โมดูลของ Jammer ทำงานแยกกัน
● สวิตช์แยกเปิด/ปิดเครื่องขยายสัญญาณเสียงและการทำงานของสวิตช์ การควบคุมโหมดสำหรับแต่ละย่านความถี่
● การออกแบบโช้คอัพเพื่อปกป้องอุปกรณ์จากความเสียหายเนื่องจากการขับรถด้วยความเร็วสูง
● ระบบ PTO Generator UPS สามารถรองรับ IED Jammer ให้ทำงานได้เป็นเวลานาน
● การออกแบบและการกำหนดค่าเสาอากาศแบบพิเศษพร้อมอัตราขยายที่เพิ่มขึ้นเพื่อเพิ่มระยะครอบคลุม

การใช้งาน

การคุ้มครองวีไอพี
ปฏิบัติการอีโอดี
ปกป้องสถานที่สำคัญ เช่น สถานีขนส่ง/สถานีรถไฟ พลาซ่า โรงเรียน สถานที่ชุมนุมชน สนามกีฬา ฯลฯ
การลดความเสี่ยงและการกำจัดวัตถุระเบิดตามจุดที่กำหนด
มาตรการตอบโต้ทางอิเล็กทรอนิกส์
ต่อต้านยาเสพติด, ต่อต้านโดรน / UAV, การควบคุมจลาจล, การควบคุมชายแดน ฯลฯ

ข้อมูลจำเพาะทางเทคนิค

ลักษณะคลื่นวิทยุ:

กำลังขับ RF ของเสาอากาศทั้งหมด: 1400W
ช่วงความถี่การรบกวน: 20-6000MHz
ระยะการรบกวน: รัศมี 50 ถึง 500 เมตร ขึ้นอยู่กับเงื่อนไขหลายประการ เช่น เครื่องส่ง
ความถี่และกำลังเอาท์พุต ระยะทางถึงเครื่องรับ และสิ่งกีดขวางระหว่างกัน ฯลฯ แหล่งสัญญาณ: เทคโนโลยีการรบกวนอัจฉริยะ
แหล่งจ่ายไฟ: 220VAC/28VDC
การใช้พลังงาน: 4500W

ตัวป้องกันเครื่องขยายเสียง:

A. การป้องกันความร้อนเกิน - ตัวป้องกันความร้อน
B. การป้องกันกระแสเกิน
C. แรงดันไฟฟ้าอินพุตสูงและการป้องกันแรงดันไฟฟ้าต่ำ
D. การป้องกัน VSWR: กับเสาอากาศที่ไม่ได้รับการจับคู่รวมทั้งการเปิดและการลัดวงจร

การระบายความร้อน: แผงระบายความร้อนและพัดลมบังคับอากาศ

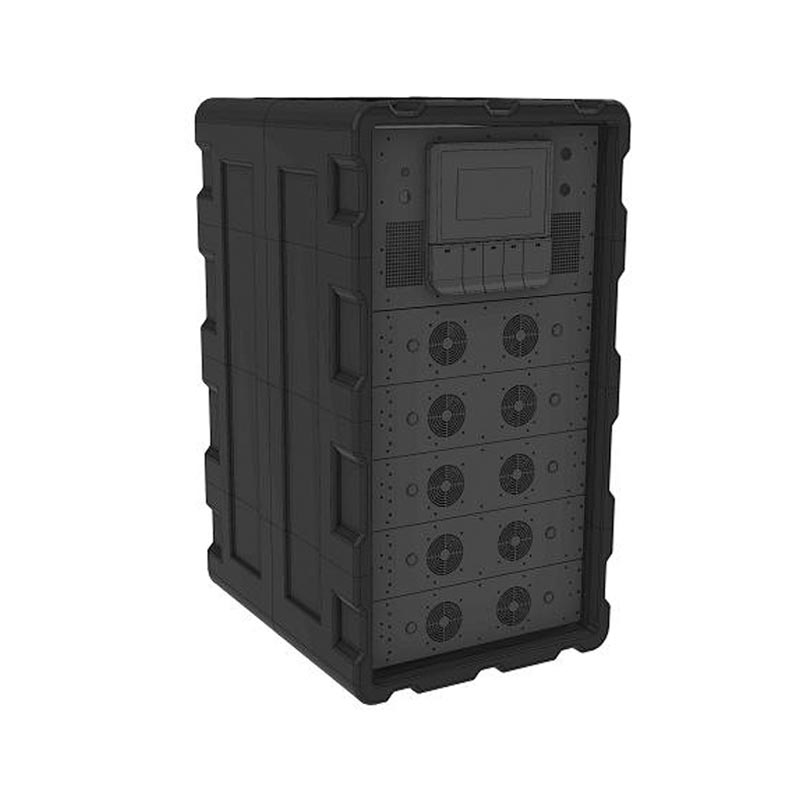

ข้อมูลทางกายภาพ:

ขนาดโฮสต์หลัก: 696 × 572 × 1060 มม. ต่อชิ้น รวม 2 ชิ้น
น้ำหนักสุทธิของโฮสต์หลัก: ประมาณ. ชิ้นละ 150กก. รวม 300กก
สภาพแวดล้อมการทำงาน:
อุณหภูมิในการทำงาน: -10°C - +55°C
ความชื้น: 5% - 90%
ระดับการพิสูจน์: IP54
สภาพแวดล้อมการดำเนินงาน
อุณหภูมิในการทำงาน: -10°C - +50°C
ความชื้น: สูงถึง 90%

การควบคุมระยะไกล:

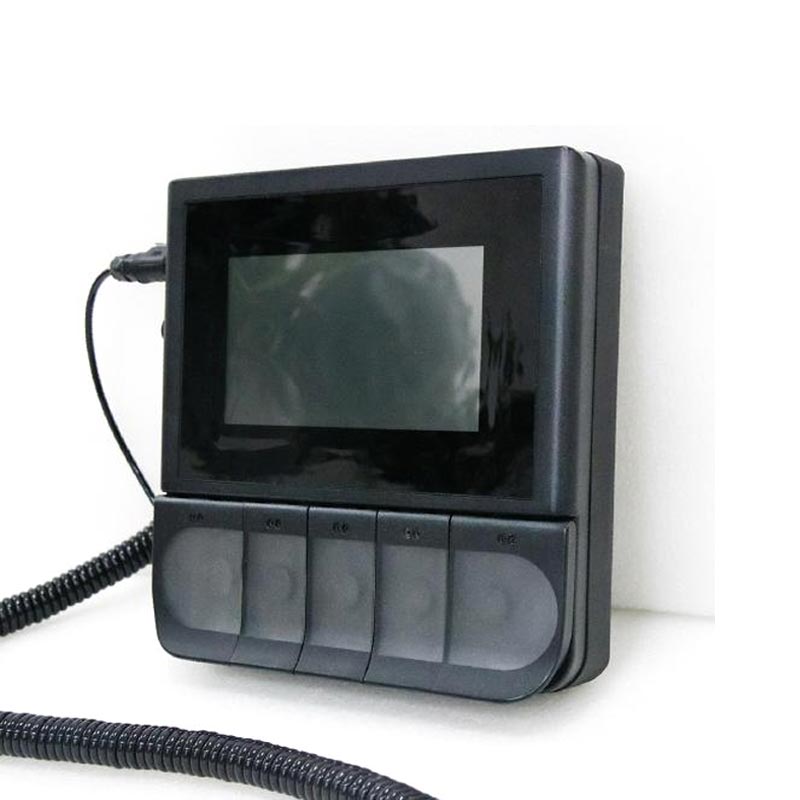

มีแผงควบคุมสายไฟ:

A. บ่งชี้กำลังขับ
B. การปรับกำลังขับ
C. เปิด/ปิดกำลังเอาท์พุตต่อแบนด์

อินเทอร์เฟซการควบคุมระยะไกล: RJ45 / RS485

กองกำลังติดขัด:

เสาอากาศ

Antenna type: Omni Antenna
ปริมาณเสาอากาศ: 15 ชิ้น

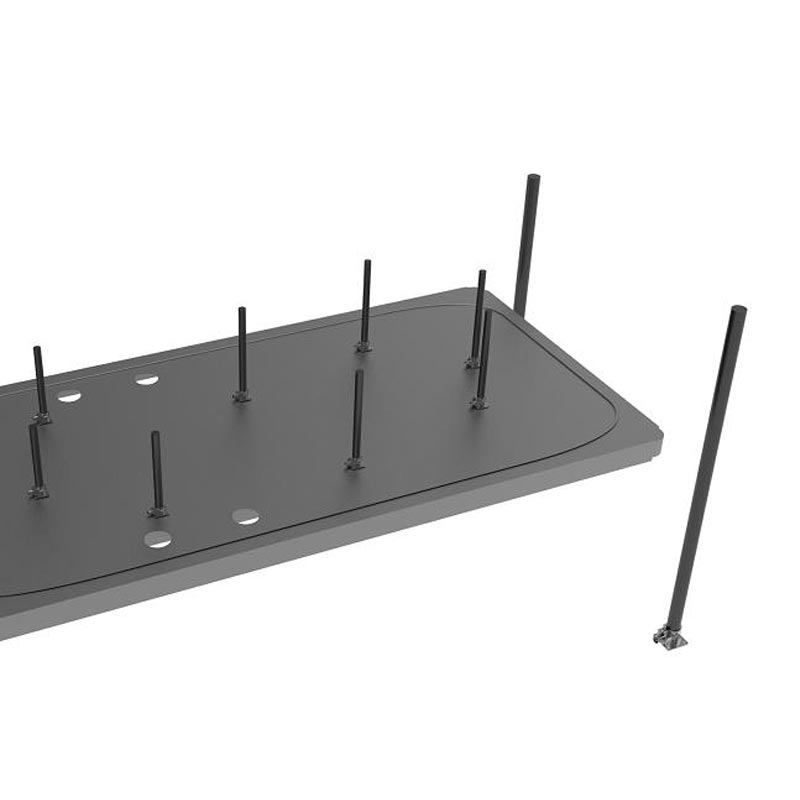

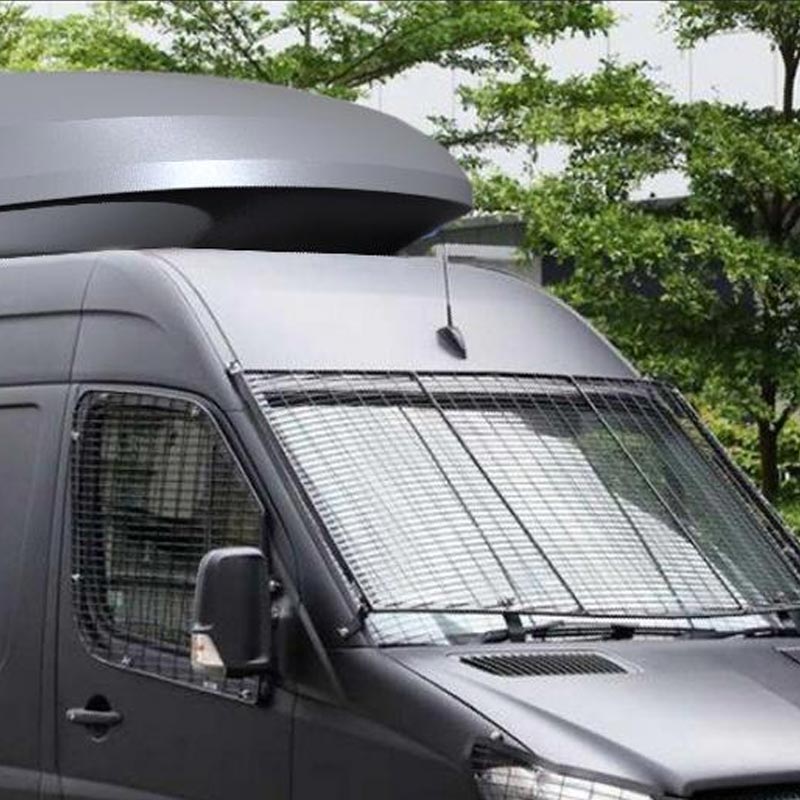

การติดตั้งเสาอากาศ: เสาอากาศ 13 ชิ้นติดตั้งภายในคอนเทนเนอร์หลังคา, เสาอากาศ 2 ชิ้น
ติดตั้งภายนอก

คุณสมบัติเสาอากาศ:

เสาอากาศ Omni สำหรับการครอบคลุมและการป้องกัน 360 องศา;
คุณสมบัติ VSWR ที่ดีพร้อมประสิทธิภาพสูง
การออกแบบกันกระแทกและกันน้ำ

พารามิเตอร์ทางเทคนิคของเสาอากาศ
